ابعاد : 250x180

وزن : 100

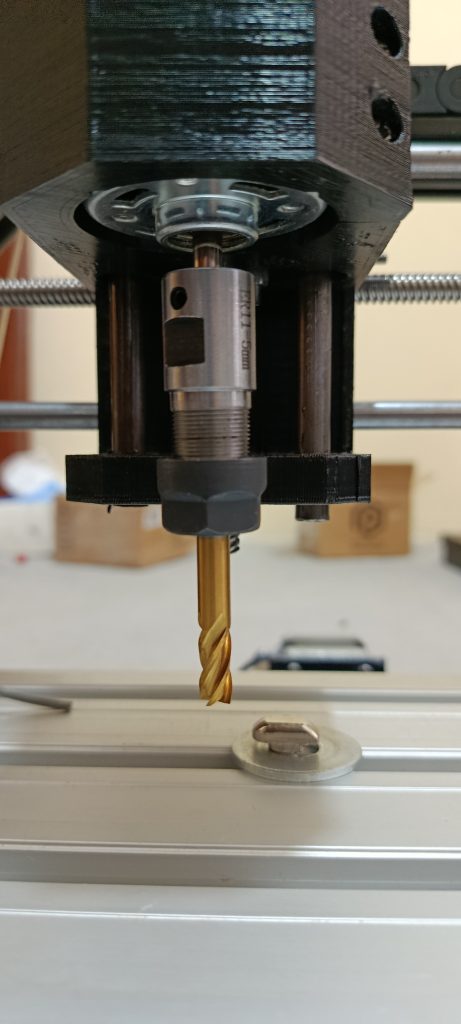

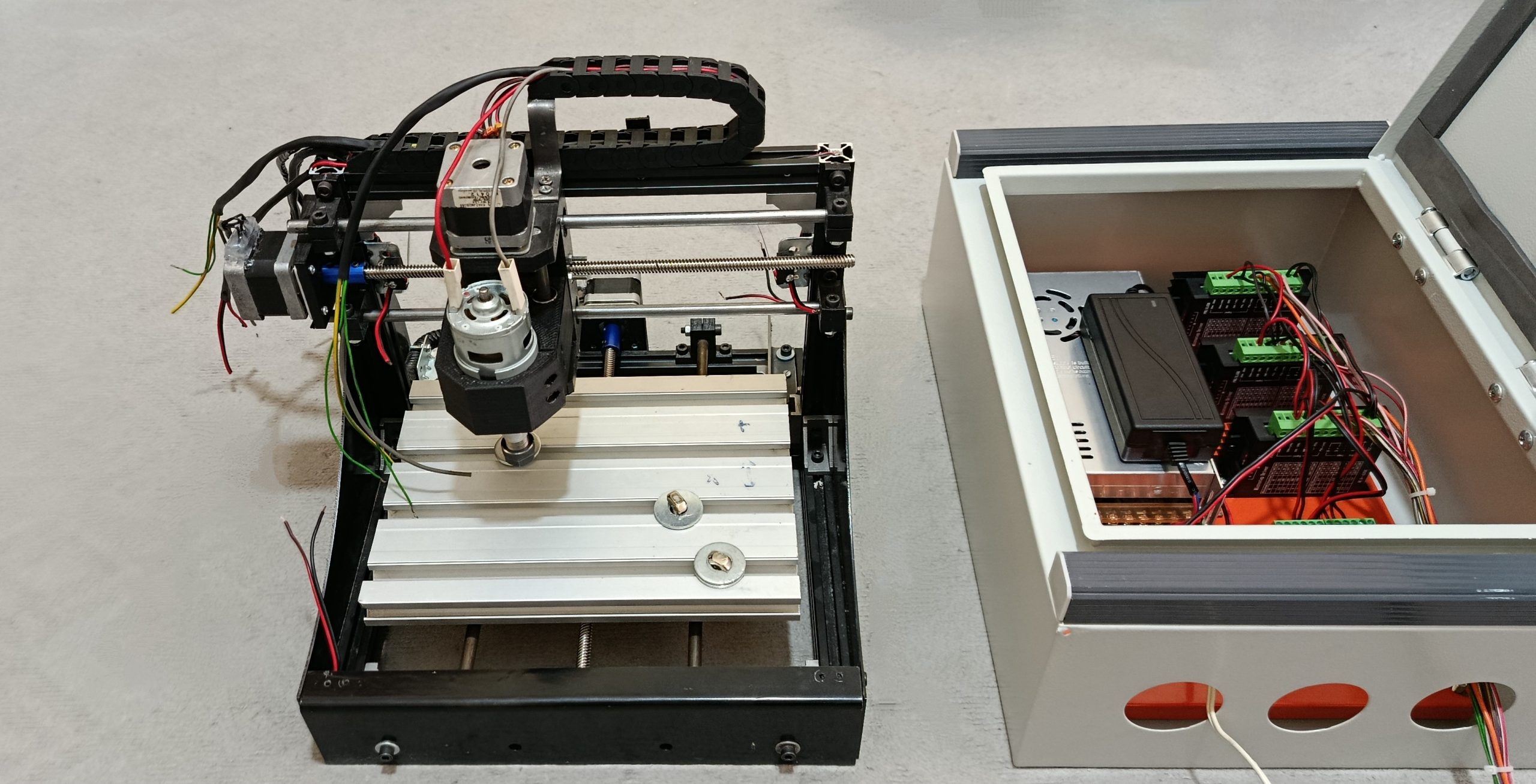

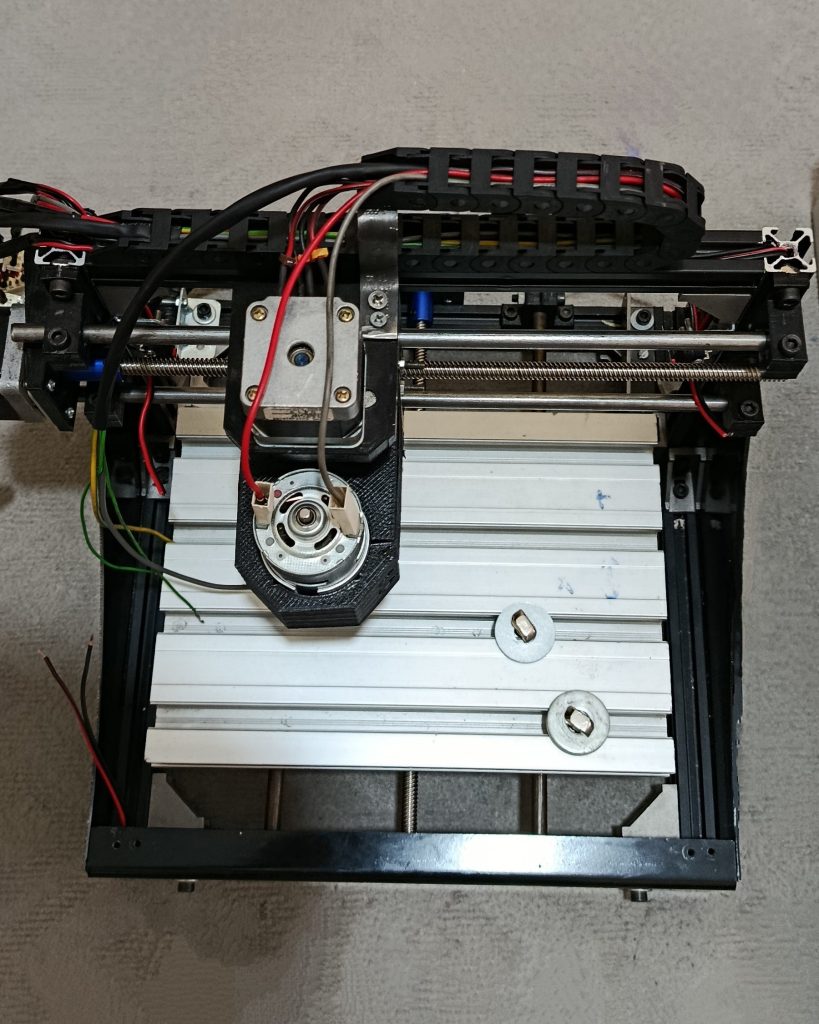

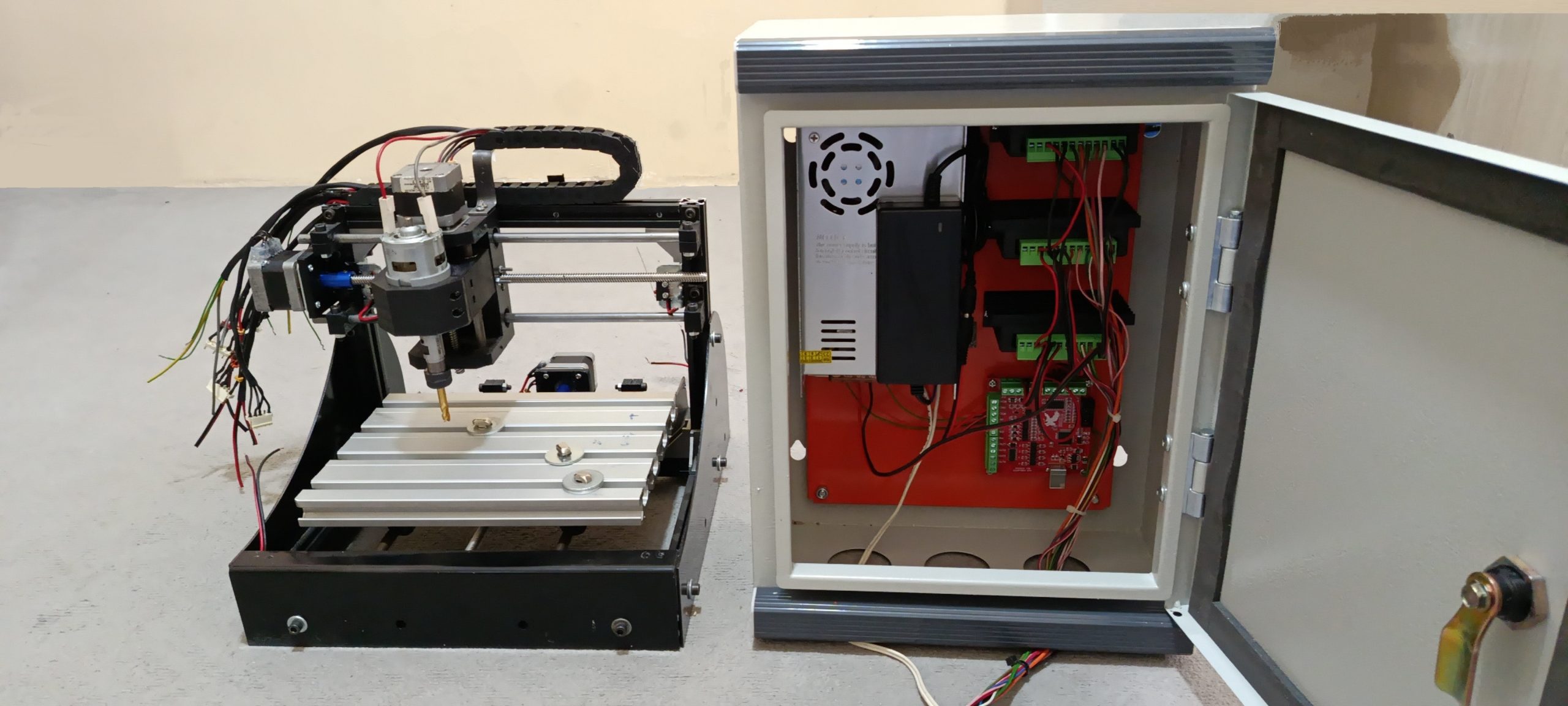

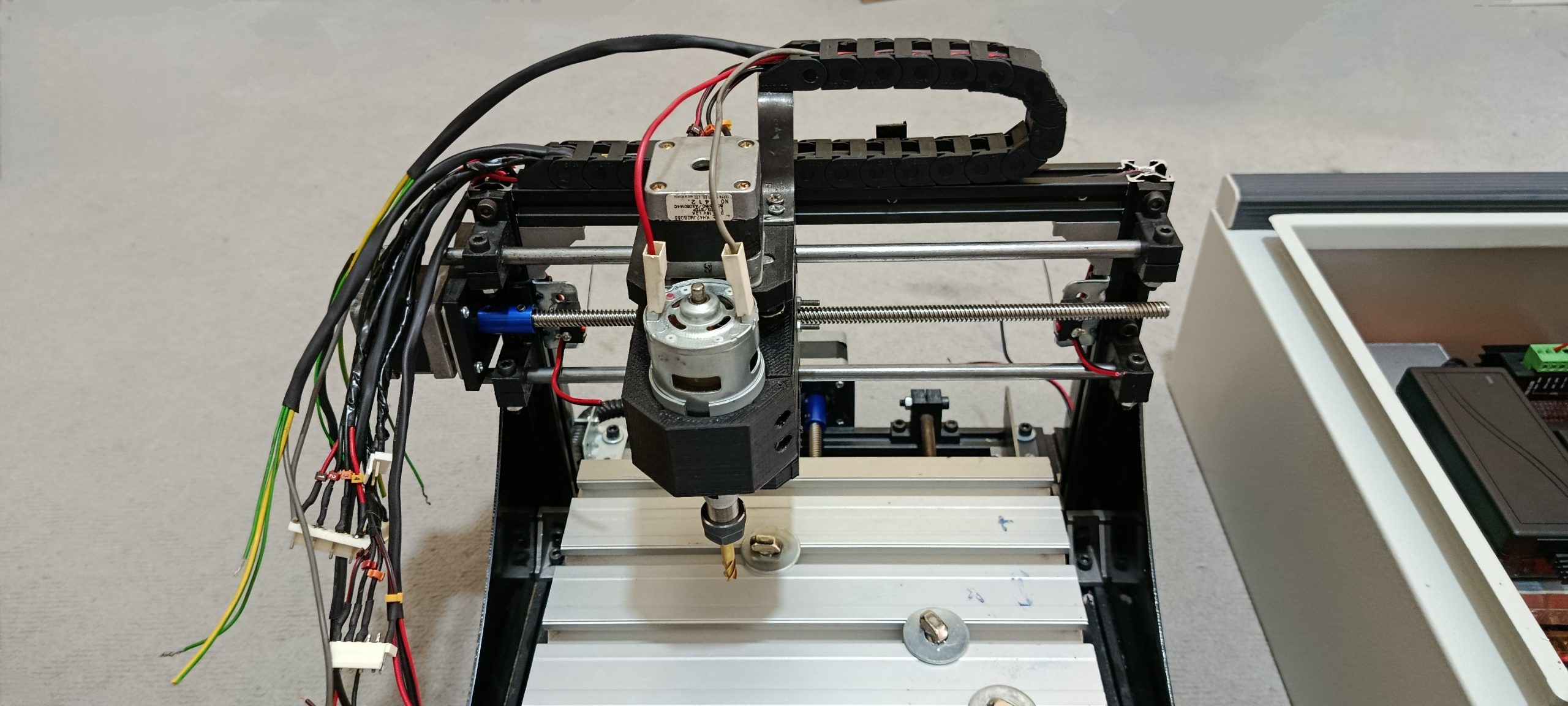

 مینی فرز رومیزی cnc کاتورا

مشخصات فنی فرز رومیزی cnc  کاتورا  CUTORA

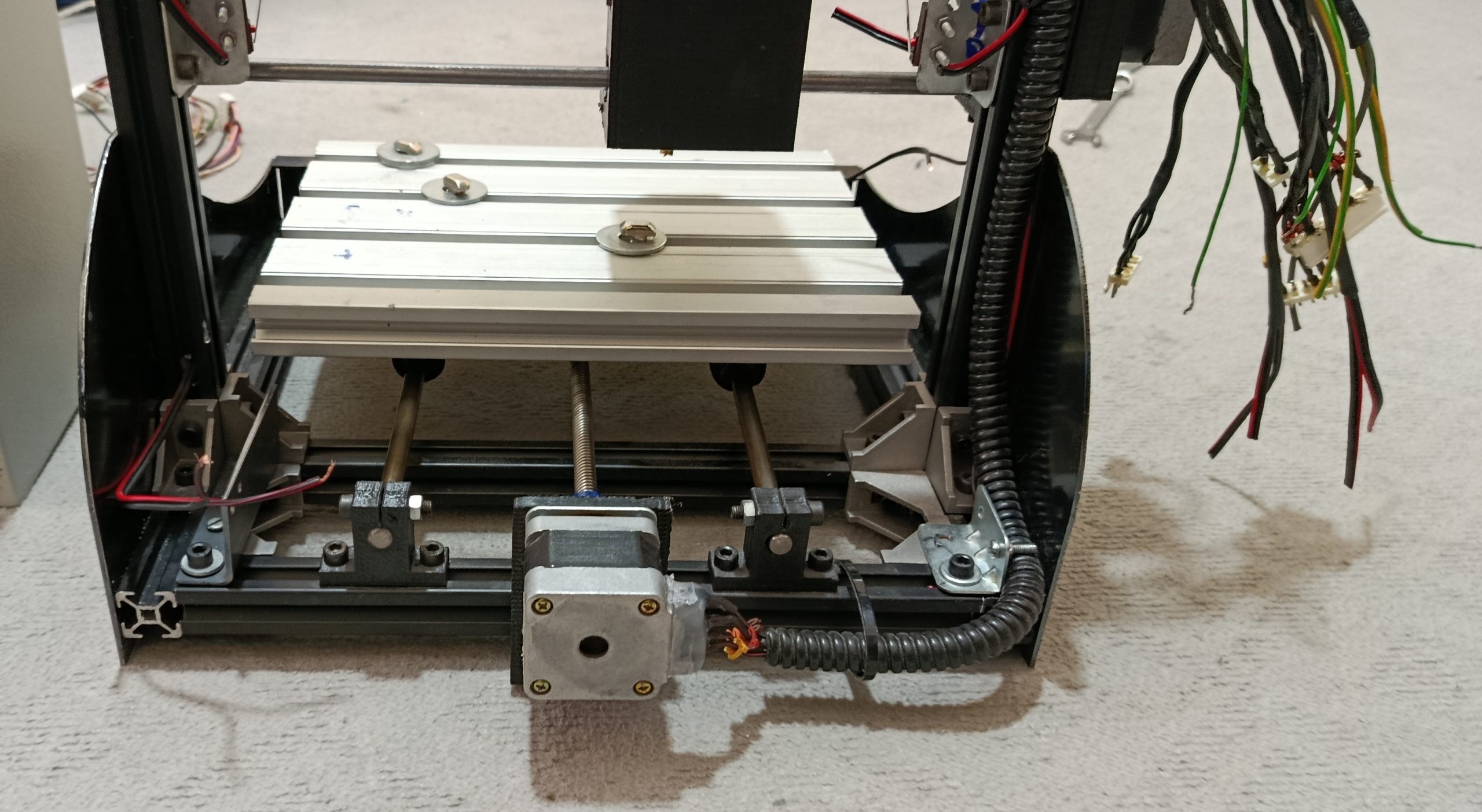

ابعاد میز (Table size ) :   250*180 میلیمتر

محور X=120

محور Y=200

محور Z=50

سیستم انتقال قدرت : سه عدد استپ موتور نما 17

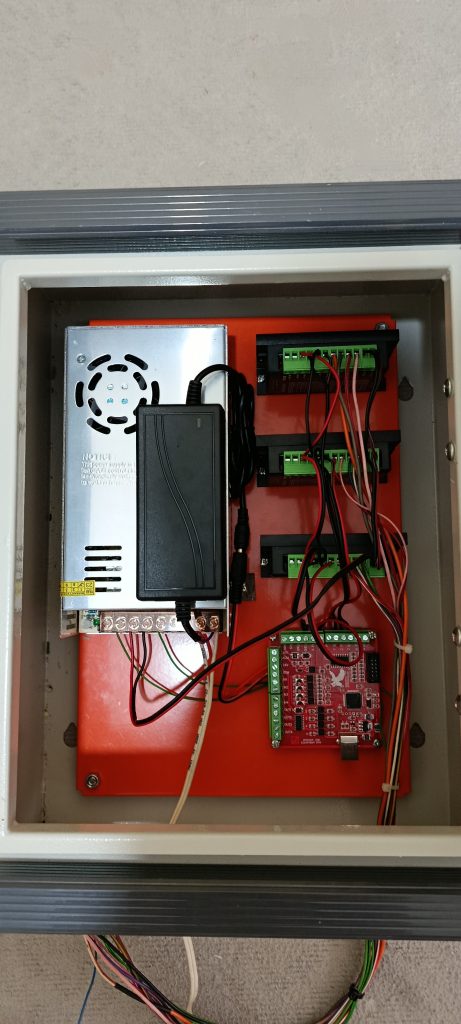

درایور استپ موتور: TB6600

برد کنترلر : MACH3

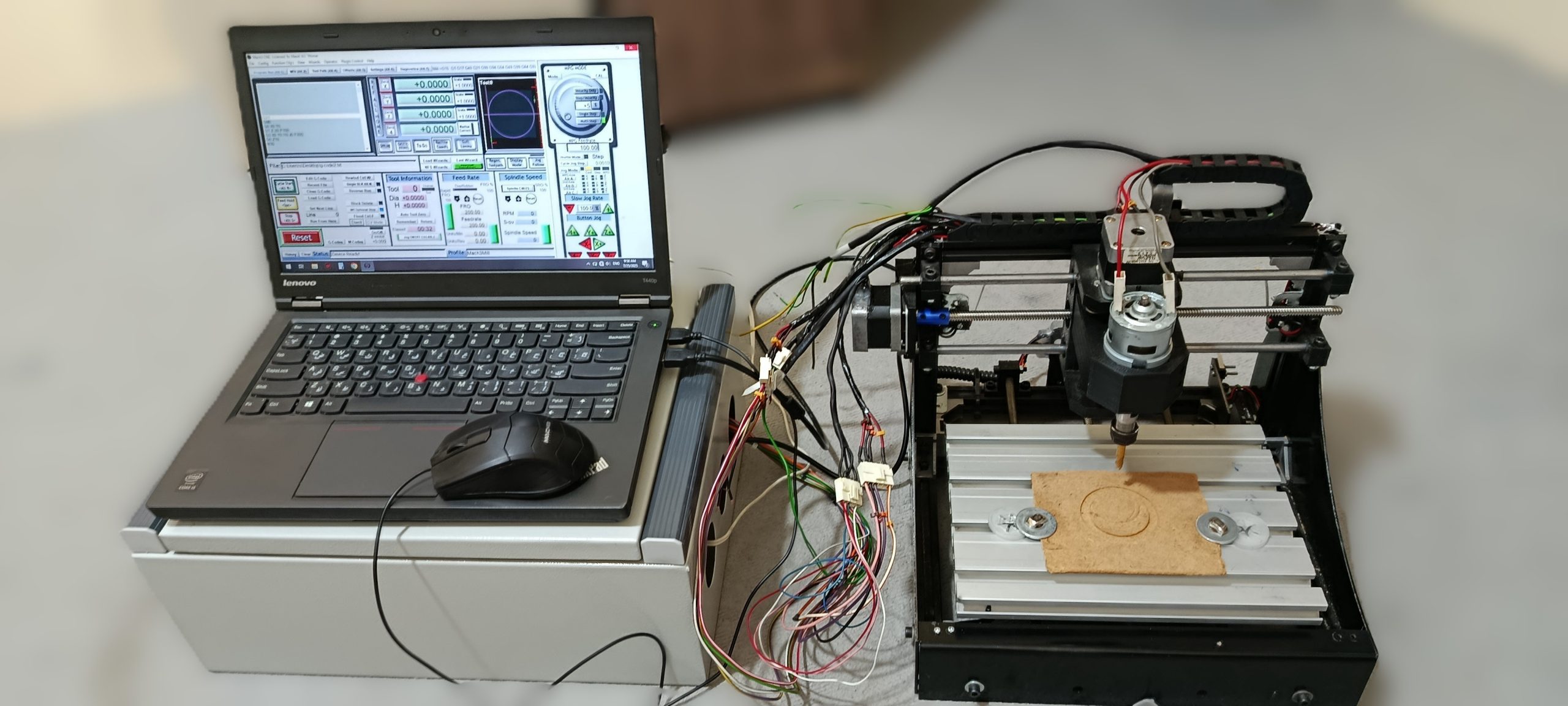

پنل کنترل : مچ تری نصب بر روی لپ تاب





















کنترلر سی ان سی مچ تری mach3  مدل   4axis Mach3 USB red board4 محور همزمان
با کامپیوتر از طریق USB ارتباط برقرار کنید.
مصرف برق: ۵VDC USB.
حداکثر فرکانس پالس: ۱۰۰Khz.
موتورهای 4 مرحله ای را از طریق X، Y، Z، A محور کنترل کنید.
تعداد ورودی:  IN1، IN2 IN3، IN4 ایزوتوپ Opto.
تعداد خروجی: ۴ خروجی OUT1، OUT2، OUT3، OUT4 جدا کننده IC بافر.
خروجی کنترل PWM خروجی سرعت اسپیندل.
ابعاد: ۹۰x۶۰ میلیمتر

امکانات:

1-  پشتیبانی از اتصال 4 محور، شما می توانید ۴ درایو موتور پله یا درایوهای سروو متصل کنید؛

2- حداکثر فرکانس ضربان گام ۱۰۰KHz است، که مناسب برای موتور سروو یا پله است

3-  ۴ ورودی ایزوله کلیپ های متصل به کلی: می تواند سوئیچ محدود، سوئیچ اضطراری، خودکار صفر، سوئیچ خانگی و غیره را وصل کند.

4- پشتیبانی از اتصال چرخ دستی الکترونیکی.

5-  خروجی سیگنال ۰-۱۰V، شما می توانید از نرم افزار mach3 برای کنترل سرعت موتور اسپیندل استفاده کنید.

6- ۴ رابط خروجی درایو رله جداگانه عمومی، می تواند چهار رله برای کنترل شروع اسپیندل، جلو چرخش و چرخش، پمپ و یا دستگاه های دیگر معکوس؛

7- LED 1 وضعیت نشان دهنده وضعیت اتصال در هیئت مدیره است.
